教您三種獲取平臺平面度原始數據的方法

發布時間：2018/9/11 21:18:47

教您三種獲取平臺平面度原始數據的方法

河北精工機床制造有限公司

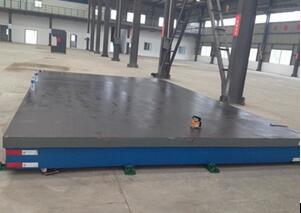

　　 1、圖解法：所謂圖解法是一種幾何作圖求解法。鑄鐵平臺按結構分為筋板式和箱體式；按用途分為檢驗平板、劃線平板和壓砂平板；按準確度級別分為00、0、1、2、3級平板，其中2級以上為檢驗平板，3級為劃線平板。鑄鐵平臺又稱鑄鐵平臺，外觀基本上是箱體式，工作面有長方形、正方形、圓形等，材料為HT200-300，QT400-600，采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等，是用于工件、設備檢測、劃線、裝配、焊接、組裝、鉚焊的平面基準量具。它是以各測點的測量（cè liáng）值按比例在進角坐標系上描點，用作圖方式從坐標圖上量取平面度偏差值。鑄鐵平臺又稱鑄鐵平板，外觀基本上是箱體式，工作面有長方形、正方形、圓形等，材料為HT200-300，QT400-600，采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等，是用于工件、設備檢測、劃線、裝配、焊接、組裝、鉚焊的平面基準量具。它有簡單、直觀的優點，但該法需用坐標紙準確作圖，且有作圖誤差，適合現場使用。
　　2、旋轉（rotate）法：旋轉法是將測基面經過適當變換（旋轉或平移），使測量（cè liáng）基面和評定基面重合，獲得符合zui小條件（tiáo jiàn）的位置（position ），通過測量（cè liáng）數據（data）的交換獲?。╫btain）平面度誤差。該法不需使用繪圖或計算（calculate ）工具，有簡便易行的優點，具體操作（operate）時常需做多次旋轉，對不熟練者效率（efficiency）不高。但該法是zui基本的方法，只要掌握旋轉要領，most終必能達到目的。
　　3、計算法：應用（application）計算公式獲得平面度誤差值。該法有計算_的優點，但需事先判準高低點，否則將造成計算錯誤或影響其計算準確度。_指出，上述三種方法在使用中具有同等價值，可按其掌握程度、測量（cè liáng）條件靈活選用。在實際工作中采用哪一種方法，取決于工作現場的具體條件和人員的特長與水平而定。
　　用計算法獲取鑄鐵（cast iron）平臺對角線法原始（Original）數據的方法對角線法是以對角線平面為理想平面評定平面度的一種數據算得方法。數據處理（processing）是將水平儀或自準直儀得到的截面各點相對于該截面兩端點連線的直線度偏差值折合到對角線平面上，計算出相對于理想平面偏差。當按對角線原則評定時，則取其most大偏差于most小偏差的代數差為所求平面度誤差值;當按most小條件原則評定時，則將計算出相對理想平面的偏差作為對角線法的原始數據。
　　從數據統計的觀點看，欲得到比較合理可靠的測量（cè liáng）結果，在數據處理時應盡量充分利用測點提供的測量（cè liáng）數據，而這些測量（cè liáng）數據_反映客觀實際。同時測量（cè liáng）截面與測點的分布需與評定平面度誤差的原則相適應，當與評定原則不符時，則應考慮（consider）便于對測量（cè liáng）結果進行基面變換。可見布線點的方式將影響平面度數據處理的復雜性及平面度誤差測量（cè liáng）準備度。
